Fixação Unidirecional de Fibra de Carbono

Sistema de fixação de tecido unidirecional da Fibra de Carbono

Sistema  desenvolvido para fixação, corte e enrolamento unidirecional do tecido de fibra de carbono com uma trama hot melt em uma única linha de produção.

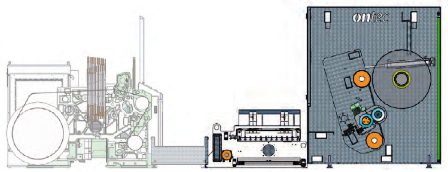

O sistema consiste em 3 equipamentos:

1 - Tear Plano
O siatema da ONTEC oferece interface simples com teares pre-existentes.

2 - Sistema de fixação
O forno de fixação é altamente eficiente porque trabalha com secagem por infravermelho, que oferece uma melhoria na capacidade de aquecimento com utilização máxima da energia.
Os termômetros sem contato com a fibra fazem um controle do infravermelho e permitem um ajuste individual das duas áreas de aquecimento.
O controle do sistema de fixação e do enrolador são feitos atyravés de um painel separado com tela touch-screen integrada. Dessa forma a interface se torna fácil de usar e amigável.

3- Enroladeira Z1 com cortador longitudinal
O enrolador de tecido Z1 é um enrolador central com servo-motor e freio de tambor. A enroladeira Z1 pode ser utilizada para tecidos planos, malhas e telas de fibra de vidro ou fibra de carbono.
A velocidade pode ser sincronizada com a máquina de produção pré-existente.
O sensor de tração da linha garante a tensão constante entre o tear e o enrolador de tecido. O freio tambor descansa com pressão de passo ajustável ao rolo de tecido, Evitando assim, que o mesmo se rompa.
